Puertas 1 hoja

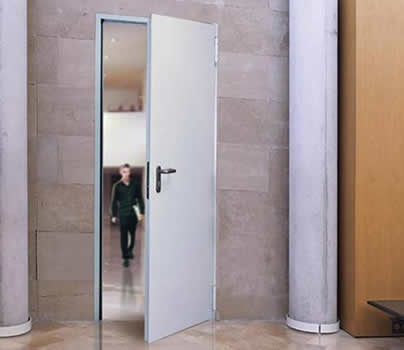

Puertas de una hoja EI2 60 C5

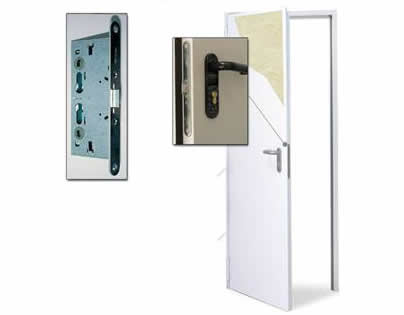

Características técnicas puertas 1 hoja EI2 60 C5

• Marco tres lados en  MC3 en acero de alta resistencia de 1.5mm con alojamiento para junta de humos fríos y acabada en epoxi polimerizada al horno. Color RAL 7035
• Junta intumescente en marco EI2 60:20 x 2 mm
• Hoja de chapa de acero galvanizado tipo skinpass, color ral 7035 y un espesor total de 54mm.
• Aislamiento de lana de roca de 150 kg/m3; espesorado 50.
• 2 Bisagras EI homologadas CE.
• Seis garras de anclaje en obra de 155x30x1.5
• Un punto antipalanca.
• Cerradura homologada CE y cilindro llave patent.
• Manilla cortafuegos antienganche norma D.I.N., en poliamida ignífuga con alma de acero color negro, modelo M1.
• Chapa identificativa metálica con homologación EI2 60 C5 y marcado CE
• Dos separadores, uno en cerradura y otro en esquina inferior para instalación.
• Peso de la hoja EI2 60 : 27kg/m2.
• Instrucciones de montaje y mantenimiento.
• Cumple norma UNE 23802:2000, UNI 9.723, NF y PN

MEDIDAS ESTANDAR: Puertas de una hoja EI2 60 C5

* Puertas en color rojo medidas más usuales.

MEDIDAS ESPECIALES

Podemos suministrar puertas de otras medidas hasta un máximo de 1300x2950, si bien cuando las puertas pasan de 2400 de altura no disponen de homologación al ser imposible realizar los ensayos en laboratorio. En estos casos se entrega un escrito manifestando que las puertas se fabrican conforme a norma. UNE 23802:2000.

Todas las puertas con altura superior a 2140mm se envían desmontadas, siendo por cuenta del cliente su montaje.

Las puertas de altura superior a 2400mm incorporan una tercera bisagra, siendo una de ellas de rodamiento.

La variación de medidas con respecto a las medidas estandar se realizará de 10mm en 10mm. Siendo la medida anchura mínima de hoja 400mm y máxima 1300mm

Puertas de una hoja EI2 120 C5

Características técnicas puertas 1 hoja EI2 120 C5

• Marco tres lados en  MC3 en acero de alta resistencia de 1.5mm con alojamiento para junta de humos fríos y acabada en epoxi polimerizada al horno. Color RAL 7035
• Junta intumescente en marco EI2 120:30 x 2.5 mm
• Hoja de chapa de acero galvanizado tipo skinpass, color ral 7035 y un espesor total de 64mm.
• Aislamiento de lana de roca de 180 kg/m3; espesorado 60.
• 2 Bisagras EI homologadas CE.
• Ocho garras de anclaje en obra de 155x30x1.5
• Dos puntos antipalanca.
• Cerradura homologada CE y cilindro llave patent.
• Manilla cortafuegos antienganche norma D.I.N., en poliamida ignífuga con alma de acero color negro, modelo M1.
• Chapa identificativa metálica con homologación EI2 120 C5 y marcado CE
• Dos separadores, uno en cerradura y otro en esquina inferior para instalación.
• Peso de la hoja EI2 120 : 37.5kg/m2.
• Instrucciones de montaje y mantenimiento.
• Cumple norma UNE 23802:2000, UNI 9.723, NF y PN

MEDIDAS ESTANDAR: Puertas de una hoja EI2 120 C5

* Puertas en color rojo medidas más usuales.

MEDIDAS ESPECIALES

Podemos suministrar puertas de otras medidas hasta un máximo de 1300x2950, si bien cuando las puertas pasan de 2400 de altura no disponen de homologación al ser imposible realizar los ensayos en laboratorio. En estos casos se entrega un escrito manifestando que las puertas se fabrican conforme a norma. UNE 23802:2000.

Todas las puertas con altura superior a 2140mm se envían desmontadas, siendo por cuenta del cliente su montaje.

Las puertas de altura superior a 2400mm incorporan una tercera bisagra, siendo una de ellas de rodamiento.

La variación de medidas con respecto a las medidas estandar se realizará de 10mm en 10mm. Siendo la medida anchura mínima de hoja 400mm y máxima 1300mm

Puertas de una hoja Multiusos

Características técnicas puertas 1 hoja Multiusos

• Marco tres lados en  MC3 en acero de alta resistencia de 1.5mm con alojamiento para junta de humos fríos y acabada en epoxi polimerizada al horno. Color RAL 7035
• Hoja de chapa de acero galvanizado tipo skinpass, color ral 7035 y un espesor total de 54mm.
• Aislamiento de poliestireno expandido espesoramiento 52mm
• 2 Bisagras EI homologadas CE.
• Seis garras de anclaje en obra de 155x30x1.5
• Cerradura homologada CE y cilindro llave patent.
• Manilla plástica.
• Dos separadores, uno en cerradura y otro en esquina inferior para instalación.
• Peso de la hoja Multiusos : 20 kg/m2.
• Posibilidad de incorporación de rejilla de ventilación
• Instrucciones de montaje y mantenimiento.
• Cumple norma UNE 23802:2000, UNI 9.723, NF y PN

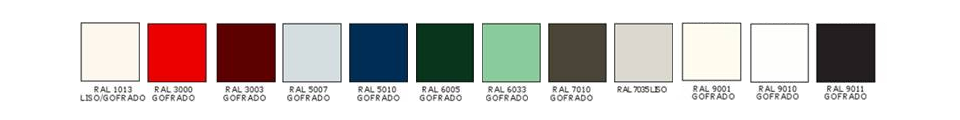

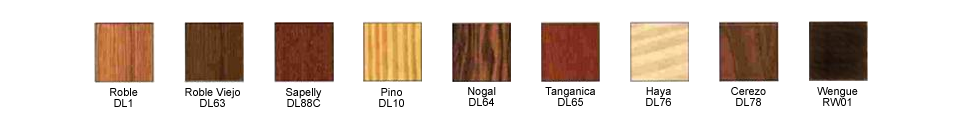

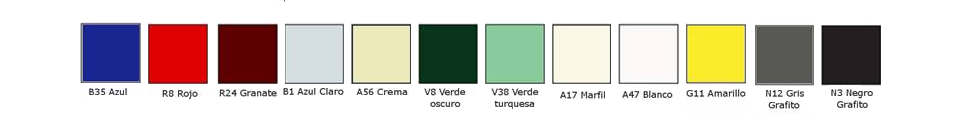

ESTAS PUERTAS NO ADMITEN EL ACABADO GAMACOLOR RAL SOLO ADMITEN ACABADO PVC (COLOR, IMITACIÓN MADERA  E IMITACIÓN ALUMINIO E INOXIDABLE), GAMA INOX Y GAMA INNOVA

MEDIDAS ESTANDAR

MEDIDAS ESTANDAR: Puertas de una hoja Multiusos

* Puertas en color rojo medidas más usuales

MEDIDAS ESPECIALES

Podemos suministrar puertas de otras medidas hasta un máximo de 1300x2950.

Todas las puertas con altura superior a 2140mm se envían desmontadas, siendo por cuenta del cliente su montaje.

Las puertas de altura superior a 2400mm incorporan una tercera bisagra, siendo una de ellas de rodamiento.

La variación de medidas con respecto a las medidas estandar se realizará de 10mm en 10mm. Siendo la medida anchura mínima de hoja 400mm y máxima 1300mm

LÍNEA REVERSIBLE

Esta gama de puertas permiten su instalación tanto a derecha como a izquierda, con una misma puerta mediante el volteo de la misma. Para ello incorporan un cabezal y un pie atornillado. Una vez esté instalada la puerta se retirará la pieza que quede a ras del suelo y se colocará la junta intumescente en la cara interior del cabezal (de igual forma que esta en los laterales).

Este sistema es idóneo en aquellas obras que requieran gran cantidad de puertas, o en aquellas que no esta definido con claridad el sentido de apertura de las mismas, o se disponga de un espacio reducido de almacenamiento.

Las características técnicas de las puertas no varían.

Único acabado disponible gris Ral estandar 7035.

Esta línea no admite los acabados Gamacolor  y Gama Innova ni en Multiusos ni en EI 60 o 120

MEDIDAS ESTANDAR: REVERSIBLE MULTIUSOS

MEDIDAS ESTANDAR: REVERSIBLES EI2 60 C5 Y EI2 60 C5

Puertas 2 hojas

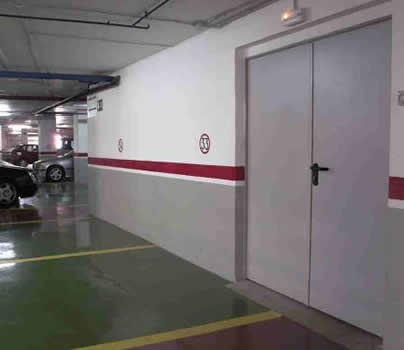

Puertas de dos hojas EI2 60 C5

Características técnicas puertas 2 hoja EI2 60 C5

• Marco tres lados en  MC3 en acero de alta resistencia de 1.5mm con alojamiento para junta de humos fríos y acabada en epoxi polimerizada al horno. Color RAL 7035
• Junta intumescente en marco EI2 60:20 x 2.5 mm
• Hoja de chapa de acero galvanizado tipo skinpass, color ral 7035 y un espesor total de 54mm.
• Aislamiento de lana de roca de 150 kg/m3; espesorado 50.
• 4 Bisagras EI homologadas CE.
• Nueve garras de anclaje en obra de 155x30x1.5
• Hoja secundaria provista de dos pestillos Camor o bien hoja secundaria provista de  contracerradura CR4.
• Dos puntos antipalanca.
• Cerradura homologada CE y cilindro llave patent.
• Manilla cortafuegos antienganche norma D.I.N., en poliamida ignífuga con alma de acero color negro, modelo M1.
• Chapa identificativa metálica con homologación EI2 60 C5 y marcado CE
• Dos separadores, uno en cerradura y otro en esquina inferior para instalación.
• Peso de la hoja EI2 60 : 27kg/m2.
• Instrucciones de montaje y mantenimiento
• Cumple norma UNE 23802:2000, UNI 9.723, NF y PN

MEDIDAS ESTANDAR: Puertas de dos hojas EI2 60 C5

* Puertas en color rojo medidas más usuales.

MEDIDAS ESPECIALES

Podemos suministrar puertas de otras medidas hasta un máximo de 2600x2950, si bien cuando las puertas pasan de 2400 de altura no disponen de homologación al ser imposible realizar los ensayos en laboratorio. En estos casos se entrega un escrito manifestando que las puertas se fabrican conforme a norma. UNE 23802:2000.

Todas las puertas con altura superior a 2140mm  o anchura superior a 1970mm se envían desmontadas, siendo por cuenta del cliente su montaje.

Las puertas de altura superior a 2400mm incorporan una tercera bisagra, siendo una de ellas de rodamiento.

La variación de medidas con respecto a las medidas estandar se realizará de 10mm en 10mm. Siendo la medida anchura mínima de hoja 400mm y máxima 1300mm

Ancho superior a 2000mm incorporan 11 garras de anclaje en obra de 155x30x1.5mm.

Para puertas de doble hoja de uso intensivo  o para anchuras superiores a 2400 u hoja principal superior a 1200mm es aconsejable el uso de cierra puertas doble con secuenciador de cierre.

Puertas 2 hojas EI2 120 C5

Características técnicas puertas 2 hojas EI2 120 C5

• Marco tres lados en  MC3 en acero de alta resistencia de 1.5mm con alojamiento para junta de humos fríos y acabada en epoxi polimerizada al horno. Color RAL 7035
• Junta intumescente en marco EI2 60:30 x 2.5 mm
• Hoja de chapa de acero galvanizado tipo skinpass, color ral 7035 y un espesor total de 64mm.
• Aislamiento de lana de roca de 180 kg/m3; espesorado 60.
• 4 Bisagras EI homologadas CE.
• Nueve garras de anclaje en obra de 155x30x1.5
• Hoja secundaria provista de dos pestillos Camor o bien hoja secundaria provista de  contracerradura CR4.
• Cuatro puntos antipalanca.
• Cerradura homologada CE y cilindro llave patent.
• Manilla cortafuegos antienganche norma D.I.N., en poliamida ignífuga con alma de acero color negro, modelo M1.
• Chapa identificativa metálica con homologación EI2 120 C5 y marcado CE
• Dos separadores, uno en cerradura y otro en esquina inferior para instalación.
• Peso de la hoja EI2 120 : 37.5kg/m2.
• Instrucciones de montaje y mantenimiento.
• Cumple norma UNE 23802:2000, UNI 9.723, NF y PN

MEDIDAS ESTANDAR: Puertas de dos hojas EI2 120 C5

* Puertas en color rojo medidas más usuales

MEDIDAS ESPECIALES

Podemos suministrar puertas de otras medidas hasta un máximo de 2600x2950, si bien cuando las puertas pasan de 2400 de altura no disponen de homologación al ser imposible realizar los ensayos en laboratorio. En estos casos se entrega un escrito manifestando que las puertas se fabrican conforme a norma. UNE 23802:2000.

Todas las puertas con altura superior a 2140mm  o anchura superior a 1970mm se envían desmontadas, siendo por cuenta del cliente su montaje.

Las puertas de altura superior a 2400mm incorporan una tercera bisagra, siendo una de ellas de rodamiento.

La variación de medidas con respecto a las medidas estandar se realizará de 10mm en 10mm. Siendo la medida anchura mínima de hoja 400mm y máxima 1300mm

Ancho superior a 2000mm incorporan 11 garras de anclaje en obra de 155x30x1.5mm.

Para puertas de doble hoja de uso intensivo  o para anchuras superiores a 2400 u hoja principal superior a 1200mm es aconsejable el uso de cierra puertas doble con secuenciador de cierre.

Puertas de dos hojas Multiusos

Características técnicas puertas 2 hojas Multiusos

• Marco tres lados en  MC3 en acero de alta resistencia de 1.5mm con alojamiento para junta de humos fríos y acabada en epoxi polimerizada al horno. Color RAL 7035
• Hoja de chapa de acero galvanizado tipo skinpass, color ral 7035 y un espesor total de 54mm.
• Aislamiento de poliestireno expandido espesoramiento 52mm
• 4 Bisagras homologadas CE.
• Nueve garras de anclaje en obra de 155x30x1.5
• Cerradura homologada CE y cilindro llave patent.
• Manilla plástica.
• Dos separadores, uno en cerradura y otro en esquina inferior para instalación.
• Peso de la hoja Multiusos : 20 kg/m2.
• Posibilidad de incorporación de rejilla de ventilación
• Instrucciones de montaje y mantenimiento.
• Cumple norma UNE 23802:2000, UNI 9.723, NF y PN

MEDIDAS ESTANDAR: Puertas de dos hojas Multiusos

* Puertas en color rojo medidas más usuales.

MEDIDAS ESPECIALES

Podemos suministrar puertas de otras medidas hasta un máximo de 2600x2950.

Todas las puertas con altura superior a 2140mm  o anchura superior a 1970mm se envían desmontadas, siendo por cuenta del cliente su montaje.

Las puertas de altura superior a 2400mm incorporan una tercera bisagra, siendo una de ellas de rodamiento.

La variación de medidas con respecto a las medidas estandar se realizará de 10mm en 10mm. Siendo la medida anchura mínima de hoja 400mm y máxima 1300mm

Ancho superior a 2000mm incorporan 11 garras de anclaje en obra de 155x30x1.5mm.

Para puertas de doble hoja de uso intensivo  o para anchuras superiores a 2400 u hoja principal superior a 1200mm es aconsejable el uso de cierra puertas doble con secuenciador de cierre.

ACCESORIOS PARA PUERTAS ABATIBLES DE 1HOJA Y 2 HOJAS

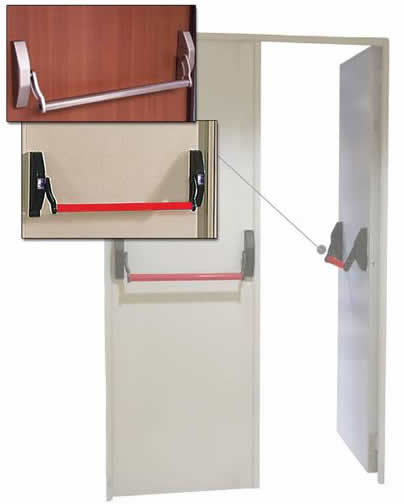

BARRAS ANTIPÁNICO

Sistema que permite la apertura de la puerta con mucha facilidad, mano, brazo, tronco, etc. creado para las puertas que se encuentran dentro de las vías de evacuación, asegurando una salida rápida y sin obstáculos. Modelos:

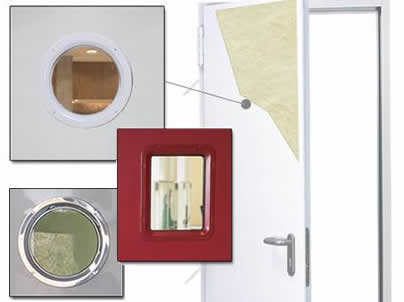

MIRILLAS

Accesorio que dota a la puerta de un visor para ver el interior/exterior de la estancia. Se instala en aquellos lugares con gran trafico de personas y que requieran que las puertas estén cerradas por motivos de seguridad.

Hay cuatro tipos de mirillas:

• Estratificado
• RE 90 pilkinton (parallamas)
• EI 60 (resistente al fuego)
• EI 120 (resistente al fuego)

Estratificado

En esta caso el material con el que esta confeccionado no es resistente al fuego y su uso se limita a puertas multiusos.

Medidas estandar:

V2	300x400
V3	600x400
V4	280D

También se pueden fabricar mirillas de estratificado hasta 0.25mt2.

RE 90 pilkinton (parallamas)

Como su nombre indica esta mirilla resiste la llama directa durante 90 minutos, no así el humo, calor, etc. Para puertas de ancho 52mm (EI2 60 C5).

Medidas estandar:

V8	300x400, no certificada
V9	600x400, no certificada
V10	280D, certificada UNE

También se pueden fabricar mirillas de estratificado hasta 0.25mt2.

Los anillos pueden ser en inoxidable sobre encargo.

EI 60 (resistente al fuego)

Esta mirilla esta certificada para resistir al fuego durante 60 minutos. Para puertas de ancho 52mm (EI2 60 C5).

Medidas estandar:

V14	300x400, certificada UNE
V16	600x400, certificada UNE
V18	280D, certificada UNE

También se pueden fabricar mirillas de estratificado hasta 0.25mt2.

Los anillos pueden ser en inoxidable sobre encargo.

EI 120 (resistente al fuego)

Esta mirilla esta certificada para resistir al fuego durante 120 minutos. Para puertas de ancho 62mm (EI2 120 C5)

Medidas estandar:

V14	300x400, certificada UNE
V16	600x400, certificada UNE
V18	280D, certificada UNE

También se pueden fabricar mirillas de estratificado hasta 0.25mt2.

Los anillos pueden ser en inoxidable sobre encargo.

Nota:

La puertas que instalen mirillas superiores a 0.15m2 deben estar dotadas de cierrapuertas.

Los vidrios EI  de las mirillas se consideran vidrios para interiores, ya que se oparizan si son expuestos a los agentes atmosféricos o rayos solares directos.

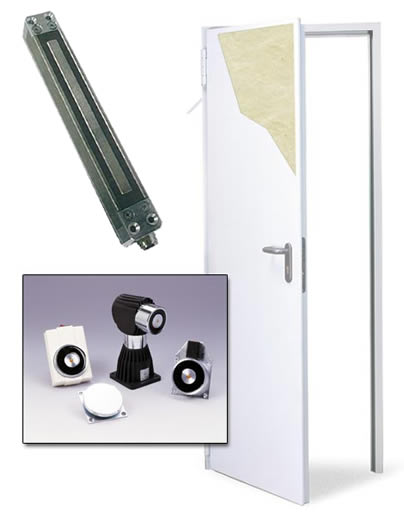

ELECTROIMANES

Accesorio pensado para aquellas puertas que se quieran dejar continuamente abiertas, para ello este accesorio deberá estar conectado a central de alarmas contra incendios

que en caso de aviso de incendio envía un impulso al electroimán para que desbloquee las hojas, actuando a partir de entonces como una puerta normal.  Se suele instalar en pasillos , accesos a escaleras, etc.

Modelos:

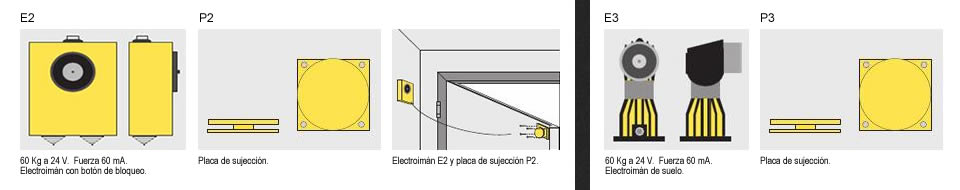

E 2/P2

Electroimán modelo Opera (19001+1805) 24V/60kg. Electroimán pensado para su instalación en el cabezal de la puerta.

Este modelo puede instalarse sobre encargo una cadena para aquellos casos en los que la pared este más alejada y la puerta no pueda llegar a la misma.

E 3/P3

Electroimán pie mod. Opera (19001/1805/01740) 24V/60kg. Electroimán pensado para su instalación en el pie de la puerta.

13.600

Electroimán de seguridad antipánico con placa lisa de 300kg

13.700

Electroimán de seguridad antipánico con placa lisa de 300kg con señalizador.

Estos modelos se instalan en aquellas puerta que se quieren que permanezcan continuamente cerradas instaladas a central de alarma, la cual en caso de emergencia envía un impulso que permite su apertura.

Se instalan en la parte inferior de la puerta, los diferentes métodos que se utilizan para vandalizar y abrir cerradura no afectan a las mini ventosas electromagnéticas.

Las mini ventosas electromagnéticas no disponen de parte mecánica móviles, por este motivo nunca pueden quedar las puertas bloqueadas. Apropiadas para salida de emergencia, y en caso de incendio, para puertas de evacuación rápida.

No sufren desgaste mecánico, resisten perfectamente un elevado nivel de maniobras y precisan un mínimo mantenimiento.

Las diferentes comprobaciones realizadas acreditan que cuando se corta la corriente se produce la apertura instantánea, y no se observa ningún magnetismo residual.

Resistencia a la corrosión UNI Standard ISO 9227, normativa 89/336/EEC (EN 55014) de la compatibilidad electromagnética.

CIERRAPUERTAS

Con la implantación del nuevo código técnico Real Decreto 314/2006, de 17 de marzo (BOE del 28 de marzo de 2006) establece que los “sistemas de cierre automático de las puertas resistentes al fuego deben consistir en un dispositivo conforme a la norma UNE-EN 1154:2003 “Herrajes para la edificación. Dispositivos de cierre controlado de puertas. Requisitos y métodos de ensayo” de esta norma se establece la obligatoriedad de la instalación de un cierra puertas homologado que garantice el cierre de puertas cortafuegos en zonas de evacuación y compartimentación evitando la propagación del incendio.

Modelos:

• LP-12
• TS-1500
• TS-11F
• TS-12 GUÏA
• DORMA TS-92
• DORMA TS-92 GSR
• GEZE 3000

LP-12

Cierrapuerta con brazo estándar de acero, acabado lacado con homologación de resistencia al fuego y marcado CE.

TS-1500

Cierrapuerta reversible de aluminio, brazo estándar de acero, acabado lacado en plata fuerza ¾. Con homologación de resistencia al fuego y marcado CE.

TS-11F

Cierrapuerta reversible de aluminio brazo estándar de acero, acabado lacado en plata con homologación de resistencia al fuego y marcado CE.

TS-12 GUÏA

DORMA TS-12 TELESCO UNIK SERIE A2103S.PLE. Brazo de cierre con guía. Fuerza 2/4 La guía va atornillada a la pared. Con homologación de resistencia al fuego y marcado CE.

DORMA TS-92

Con homologación de resistencia al fuego y marcado CE. Fuerza 2/4

DORMA TS-92 GSR

Con homologación de resistencia al fuego y marcado CE. Fuerza 2/5. SOLO PARA PUERTAS DE DOS HOJAS.

GEZE 3000

AI2102S +AI2103S + HA2016. Cierrapuerta con selector de cierre incorporado de fuerza EN-3 para hojas ancho máximo de 1600. SOLO PARA PUERTAS DE DOS HOJAS.

SELECTORES DE CIERRE (solo para puertas de dos hojas)

Al igual que ocurre con los cierra puertas el nuevo código técnico indica que “las puertas de dos hojas deben estar además equipadas con un dispositivo de coordinación de dichas hojas conforme a la norma UNE- EN 1158:2003 “herrajes para la edificación. Dispositivos de coordinación de puerta. Requisitos y métodos de ensayo”

Básicamente este dispositivo asegura que la primera hoja en cerrarse sea siempre la secundaria, por lo cual, realiza una retención de la hoja primaria hasta que la hoja secundaria adelanta a la primaria desbloqueando esta última.

Modelos:

SA

Selector de apertura para dos hojas (este selector hay que pedirlo junto con la puerta ya que necesita un cajeado especial en el marco de la puerta)

SC

Selector de cierre dos hojas con tapa embutido (este selector hay que pedirlo junto con la puerta ya que necesita un cajeado especial en le marco de la misma). También hay que pedir la tapa.

SR 90

Selector de cierre de sobreponer, a diferencia de los anteriores este selector se instala en aquellas puertas a la cuales en su momento no se tubo en cuenta o no se pensó poner el selector y después le es necesario

CERRADURAS

Este accesorio permite la posibilidad de adaptar cada puerta a su uso final posibilitando diferentes tipos de apertura y cierre. Modelos:

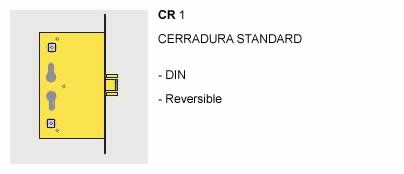

CR1

Cerradura estándar, esta cerradura es la que viene normalmente con las puertas, permite la instalación de bombín para su cierre con llave. Con marcado CE y reversible.

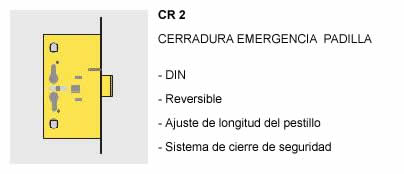

CR2

Cerradura de emergencia, con marcado CE, reversible, resbalón regulable con rebaje fácil apertura, tornillo antibloqueo de seguridad según NBE CPI-91 (no permite condenar vías de evacuación) Cerradura especial antipánico.

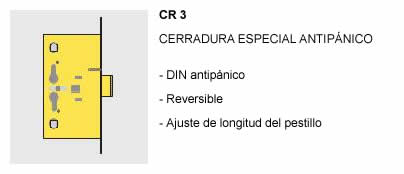

CR3

Cerradura con marcado CE, reversible, resbalón regulable con rebaje fácil apertura, tornillo regulador del resbalón, función antipánico con maneta condenable por llave. Esta cerradura precisa del cuadradillo partido DS3-B no incluido en el precio de la cerradura.

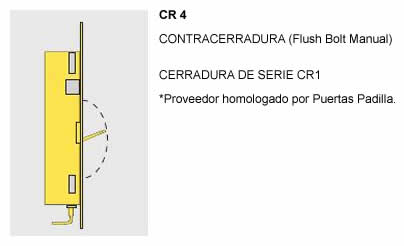

CR4

Contra cerradura flush bolt manual para hoja secundaría. Esta cerradura es la que suele venir con las puertas de dos hojas. SOLO PARA HOJAS SECUNDARIAS.

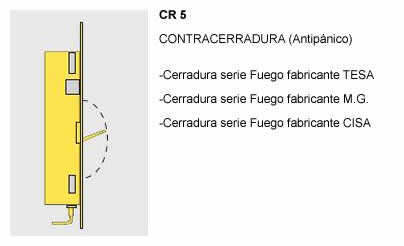

CR5

Contra cerradura antipánico se usa en aquellas puertas que llevan barra antipánico secundaria y cerradura CR3. SOLO PARA HOJAS SECUNDARIA

PT1 ó PT2

Pestillo camor (solo multiusos) SOLO PARA HOJA SECUNDARIA
